新闻中心

新闻中心

当前位置:首页>新闻中心
烫金纸的制作过程发布时间:2016-06-07 11:36:23

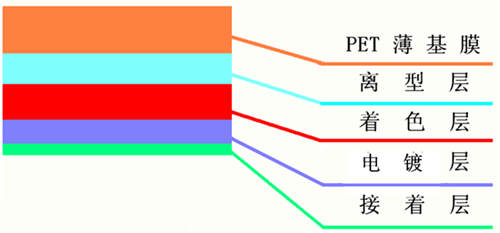

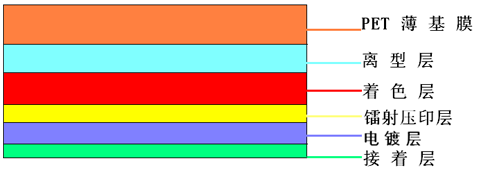

  烫金纸其结构分为:基础层、剥离层、颜色层、电镀层、胶水层。

  首先层:基础层

一般采用12μm-25μm厚的双向拉伸的聚脂薄膜,主要作用是支撑依附在其上面的各涂层,便于加工时的连续烫印。它具有抗拉伸、耐瞬时高温等性能。

  第二层:剥离层

一般为有机硅树脂等涂布而成。主要作用是在烫印后使色料、铝、胶层能迅速脱离聚脂膜而被转移粘结在被烫印物体的表面上。脱离层应有很好的脱落性能,否则会使烫印的图文模糊不清、露府发花,影响烫印的产品质量。

  第三层:颜色层

主要成分是成膜性、耐热性、透明性、适宜的合成树脂和染料。常用的树脂有聚氨基甲酸酯硝化纤维素、三聚氰胺甲醛树脂、改性松香脂等。生产时将树脂和染料溶于有机溶剂配成色浆,然后进行涂布、烘干。主要作用有两个:一是显示颜色;二是保护烫印在物品表面的镀铝层图文不被氧化。电化铝箔的颜色有金黄、橘黄、灰、红、蓝、绿等多种。颜色层的颜色透过镀铝层后被赋予光泽,颜色有一定变化,如黄色经镀钻后为金色、灰色镀铝后成为银色等。对色层的涂布要求是细腻无任何小颗粒,以免出沙眼、涂布均匀一致。

  第四层:电镀层

将涂有色料的薄膜、置于真空连续镀铝机内的真空室内,在一定的真空度下,通过电阻加热,将铝丝熔化并连续蒸发到薄膜的色层上,便形成了镀铝层。镀铝层的主要作用是反射光线,改变颜色层颜色,使其呈现金属光泽。

  第五层:胶水层

一般为易熔的热塑性树脂,根据被烫印的材料不同,可选用不同的树脂,将树脂溶于有机溶剂或配成水溶液,通过涂布机涂布在铝层上,经烘干即成胶水层,其主要作用是将烫印料粘结在被烫物体上。烫印时,出现烫不上等现象的主要原因之一,就是胶水层不配套,烫印的对象不同所选用的电化铝箔型号也应有所不同。
